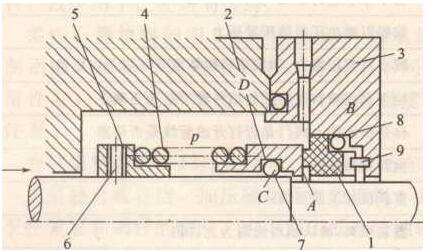

1.靜環;2.動環;3.壓蓋;4.彈簧;5.傳動座;6.固定銷釘;7,8-O形圈;9.防轉銷

1、端面密封副(靜、動環)

端面密封副的作用是使密封面緊密貼合, 防止介質泄漏。 它要求靜、動環具有良好的耐磨性, 動環可以軸向靈活地移動,自動補償密封面磨損, 使之與靜環良好地貼合; 靜環具有浮動性, 起緩沖作用。

2、彈性元件(彈簧)

它主要起預緊、補償和緩沖的作用, 要求始終保持足夠的彈性來克服輔助密封和傳動件的摩擦和動環等的慣性, 保證端面密封副良好的貼合和動環的追隨性。

3、 輔助密封(O形圈)

它主要起靜環和動環的密封作用, 同時也起到浮動和緩沖作用。 要求靜環的密封元件能保證靜環與壓蓋之間的密封性和靜環有一定的浮動性, 動環的密封元件能保證動環與軸或軸套之間的密封性和動環的浮動性。

4、傳動件(傳動銷)

它起到將軸的轉矩傳給動環的作用。

5、緊固件(緊固螺釘、壓蓋、軸套)

它起到靜、動環的定位、緊固的作用。 要求軸向定位正確, 保證一定的彈簧壓縮量, 使密封副密封面處于正確的位置并保持良好的貼合。

6、防轉件(防轉銷)

它起到防止靜環轉動和脫出的作用。要求有足夠的長度, 防止靜環在負壓下脫出, 并要求正確定位, 防止靜環隨動環旋轉。
